i2R CNC ルーター
(i2R B.22D, B.23D, B.24D, i2R B.22, B.23, B24)

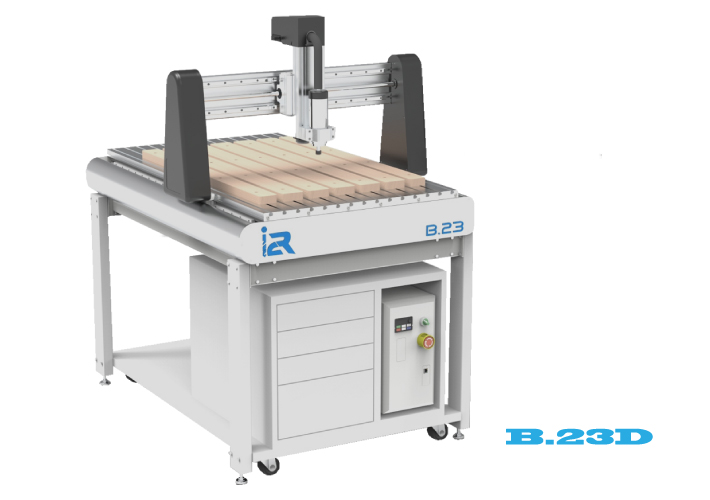

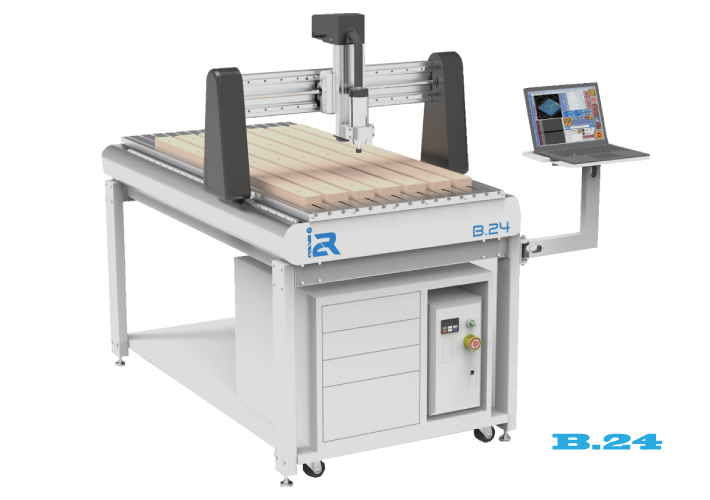

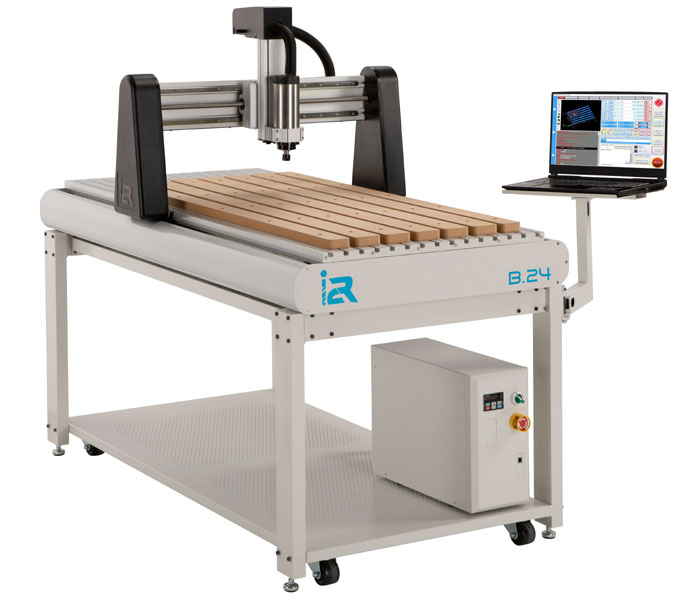

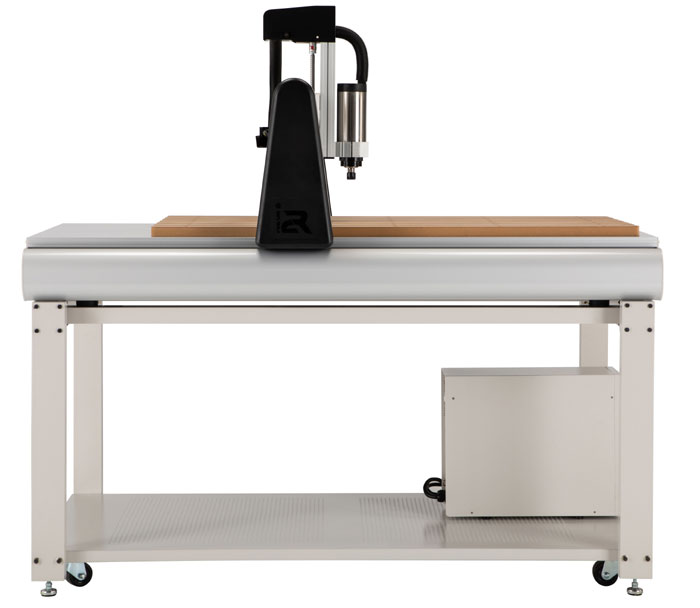

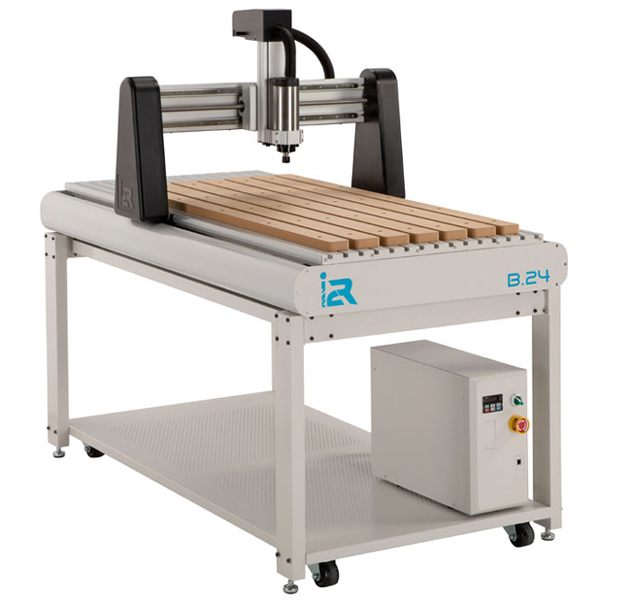

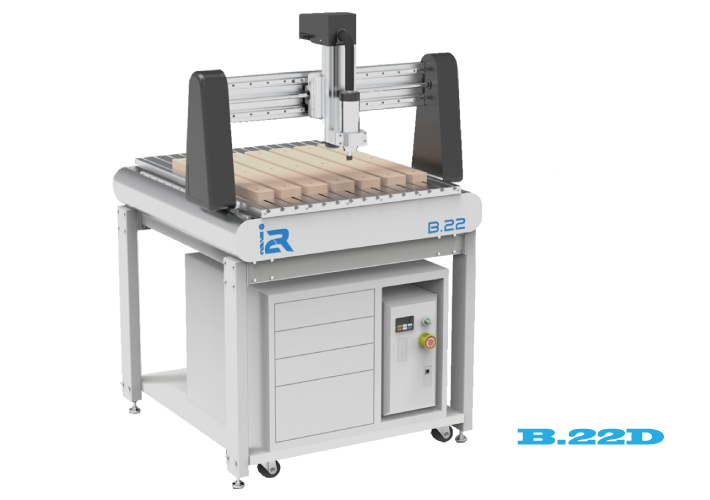

※下記の画像のスタンド、ツールボックスは別売りです。

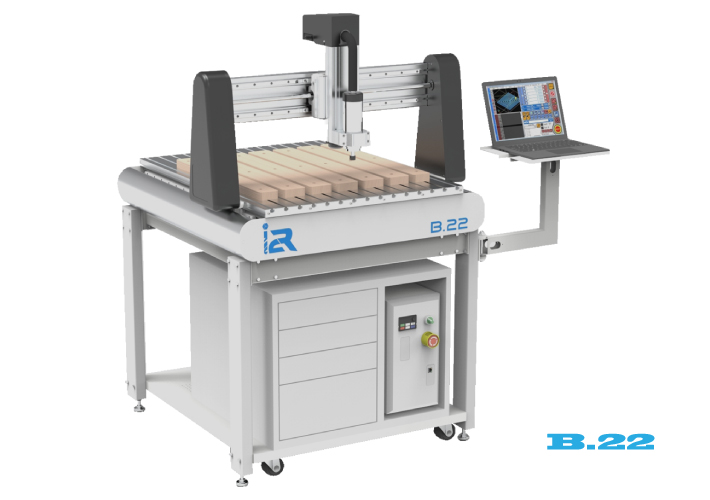

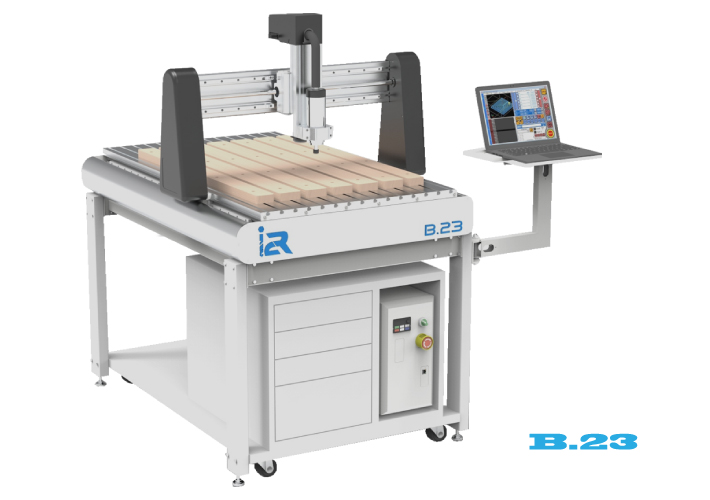

*画像内のノートPCは商品には含まれません


(特徴)
CNCルーターの入門機として最適です。
4軸(C軸)対応機種です。
■ エレクトロスピンドル採用で、高精度、且つ高い処理能力を実現しました。
■ スピンドルの送り機構に高精度のボールネジを採用。
■ 全ての軸はプリズマティックガイド。
■ 機械本体は頑丈な鉄製フレーム構造。
■ ガントリーサポートは鋳鉄製で機械の剛性を高めました。
■ テーブルはインターロッキングアルミ製。
■ 全ての軸のガイドは角柱ガイド。
■ Axiom製産業用DSP CNCモーションコントロールシステムを採用。
■ MDFスポイルボードを装備。







UCCNCはこちら


UCCNCの基礎的な使用方法の動画

リンク先のYOUTUBEの設定で字幕設定を日本語に設定すると
日本語字幕が表示されます


<<仕    様>> B.22D B.22 B.23D B.23 B.24D B.24
電源 単相200V
単相200V 12A
単相200V

単相200V 12A 単相200V
単相200V 12A

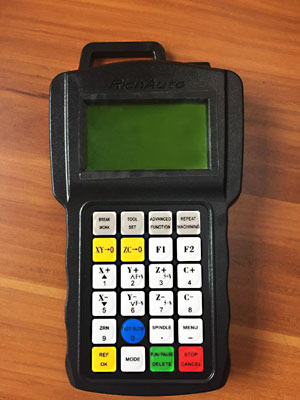

コントローラ― RichAuto B18 UCCNC RichAuto B18 UCNCC RichAuto B18 UCNCC

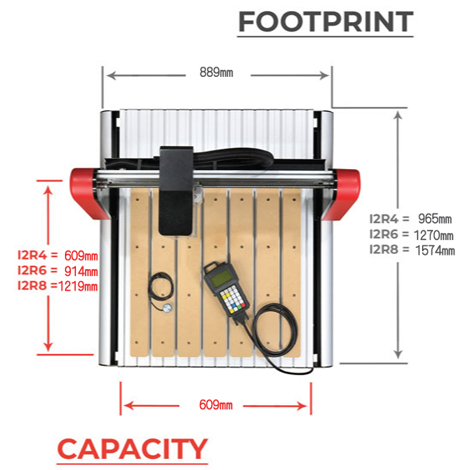

X軸行程 610mm 610mm 610mm 610mm 610mm 610mm
Y軸行程 610mm 610mm 915mm 915mm 1220mm 1220mm
Z軸行程 135mm 135mm 135mm 135mm 135mm 135mm
C軸行程(UCCNC) 360° 360° 360°
スピンドル 空冷エレクトロスピンドル
1.5kw
空冷エレクトロスピンドル
1.5kw
空冷エレクトロスピンドル
1.5kw
空冷エレクトロスピンドル
1.5kw
空冷エレクトロスピンドル
1.5kw
空冷エレクトロスピンドル
1.5kw
加工速度(最高Y軸) 150 IPM (3.81m/m) 150 IPM (3.81m/m) 150 IPM (3.81m/m) 150 IPM (3.81m/m) 150 IPM
(3.81m/m)
150 IPM (3.81m/m)
位置決め精度 ±0.15mm ±0.15mm ±0.15mm ±0.15mm ±0.15mm ±0.15mm
ガントリークリアランス 223mm 223mm 223mm 223mm 223mm 223mm
コレット ER16 ER16 ER16 ER16 ER16 ER16
コレットチャック 6mm, 3mm 6mm, 3mm 6mm, 3mm 6mm, 3mm 6mm, 3mm 6mm, 3mm
スピンドルスピード 0〜24000RPM 0〜24000RPM 0〜24000RPM 0〜24000RPM 0〜24000RPM 0〜24000RPM
リニアガイドウェイ X/Y/Z X/Y/Z X/Y/Z X/Y/Z X/Y/Z X/Y/Z
作業テーブル 高精度アルミニウム押出 高精度アルミニウム押出 高精度アルミニウム押出 高精度アルミニウム押出 高精度アルミニウム押出 高精度アルミニウム押出
ガントリーブリッジ 高精度アルミニウム押出 高精度アルミニウム押出 高精度アルミニウム押出 高精度アルミニウム押出 高精度アルミニウム押出 高精度アルミニウム押出
ガントリーサポート 低比重アルミ合金 低比重アルミ合金 低比重アルミ合金 低比重アルミ合金 低比重アルミ合金 低比重アルミ合金
マシンベース 全溶接スチールフレーム 全溶接スチールフレーム 全溶接スチールフレーム 全溶接スチールフレーム 全溶接スチールフレーム 全溶接スチールフレーム
重量 80kg 80kg 95kg 95kg 110kg 110kg
                         コントローラー
                DSP CNC モーションコントロールシステムサポート: スタンダードGコード, PLTフォーマット, メインストリームCAMソフト (Type3, Art cam, UG, Pro/E, Master CAM, Cimatron, Wentai) USB ポート, U disc, カードリーダーファイル, Plug & Play                      サポート言語: 英語


商    品 品  番 価 格
(税込,送別)

CNC ルーター i2R-B.22D
i2R-B.23D

i2R-B.24D

i2R-B.22
i2R-B.23
i2R-B.24
824,000円
874,000円
904,000円

799,000円
849,000円
879,000円
スタンド i2Rstand4
i2Rstand6

i2Rstand8
76,900円
92,900円
103,900円
集塵用アタッチメント ADS 22,700円
オーバーアーム集塵システム AODi2R 97,900円
ツールボックス i2RARTB 97,900円
4軸用ロータリーキット
取付、使用の様子はこちら>>>
ARK360-i2R 169,000円
T溝用ホールドクランプ(2ヶ入り) 2HDC 3,900円
LEDランプキット
ALED468 5,900円
LapTop スタンド I2R‐LS‐000 32,900円
ER16コレット 1/4インチサイズ 14ER11 1,600円
ER16コレット 1/8インチサイズ 18ER11 1,600円
組み立ての様子はこちらの動画をご参考にして下さい


*現在のモデルとはカラーなど一部異なる部分もございます。
※上記のアクセサリの価格は、CNC本体と一緒の注文の場合のみに適用されます。
※上記価格は為替の変動乃至は製造元による値上げ等で通告なしに変わる場合があります。
